HIWIN直線導軌安裝前的準備工作
1, 機臺水平的校正。
要求：用兩個等高量塊和一大理石量尺放在安裝基面上,放上精密的水平儀調試底座水平，要求是底座中凸(2~3格)。
2, 導軌安裝基面粗糙度,平面度,直線度以及外觀的檢查。
要求：當水平調試好以后,必須用激光干涉儀測量出主導軌安裝基面(我們通常以靠近右側立柱的一條導軌面為主導軌)的平面度允許每10m中凸0.05mm，全行程直線度允許中凸0.03mm。粗糙度要求1.6，外觀無鑄造缺陷。
3， 導軌安裝基面與導軌側基準安裝面的倒角處理。
要求：倒角半徑小于或等于3.5mm，若發現倒角過大或凸出，應及時采用油石和銼刀處理，否則會造成導軌精度的安裝不良或者會干涉滑塊。
4, 導軌安裝基面鎖緊螺紋孔的加工。
要求：確認安裝螺孔的位置是否正確，各相連螺孔的中心距120mm大于0.1mm或小于0.1mm；為保證高精度的螺孔加工，要求選用數控設備定位加工。
5，開箱后導軌的檢查。
要求：檢查導軌是否有合格證，有否碰傷或銹蝕，將防銹油清洗干凈，清除裝配表面的毛刺、撞擊突起物及污物等
NIWIN選型
HG系列：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置。
EG系列：產業自動化機器、半導體機械、雷射雕刻機、包裝機器。
MGN/MGW系列：印表機、機器手臂、電子儀器設備、半導體設備。
RG系列：CNC加工機、重切屑加工機、CNC磨床、射出成型機、放電加工機、線切割機、大型龍門機床。
Q1系列：適用于高速、靜音與低發塵需求的電子產業。
上銀線性滑軌簡介：
上銀線性滑軌是一種滾動導引，它由鋼珠在滑塊與滑軌之間作無限滾動循環，使得負載平臺能沿著滑軌輕易的以高精度作線性運動，其摩擦系數可降至傳統滑動導引的1/50，使之能輕易地達到μm級的定位精度。滑塊與滑軌間的末制單元設計，使得線形滑軌可同時承受上下左右等各方向的負荷，專利的回流系統及精簡化的結構設計讓HIWIN的線性滑軌有更平順且低噪音的運動。直線導軌是一種滾動導引，它由鋼珠在滑塊與滑軌之間作無限滾動循環，使得負載平臺能沿著滑軌輕易的以高精度作線性運動，其摩擦系數可降至傳統滑動導引的1/50，使之能輕易地達到μm級的定位精度。滑塊與滑軌間的末制單元設計，使得線形滑軌可同時承受上下左右等各方向的負荷，專利的回流系統及精簡化的結構設計讓HIWIN的線性滑軌有更平順且低噪音的運動。
直線導軌，為四列式單圓弧牙型接觸線性滑軌，同時整合最佳化結構設計之超重負荷精密線性滑軌，比其他同類型之四列式線性滑軌提升30%以上之負荷與剛性能力；具備四方向等負載特色，及自動調心功能，可吸收安裝面的裝配誤差，得到高精度的訴求。
上銀直線導軌又稱線軌、滑軌、線性導軌、線性滑軌，用于直線往復運動場合，擁有比直線軸承更高的額定負載， 同時可以承擔的扭矩，可在高負載的情況下實現高精度的直線運動. 直線運動導軌的作用是用來支撐和引導運動部件，按給定的方向做往復直線運動。依按摩擦性質而定，直線運動導軌可以分為滑動摩擦導軌、滾動摩擦導軌、彈性摩擦導軌、流體摩擦導軌等種類。 ◎直線軸承主要用在自動化機械上比較多,像德國進口的機床,紙碗機,激光焊接機等等,當然直線軸承和直線軸是配套用的.像直線導軌主要是用在精度要求比較高的機械結構上,
滑塊-使運動由曲線轉變?yōu)橹本€。新的導軌系統使機床可獲得快速進給速度，在主軸轉速相同的情況下，快速進給是直線導軌的特點。直線導軌與平面導軌一樣，有兩個基本元件；一個作為導向的為固定元件，另一個是移動元件。由于直線導軌是標準部件，對機床制造廠來說．要做的只是加工一個安裝導軌的平面和校調導軌的平行度。當然，為了保證機床的精度，床身或立柱少量的刮研是必不可少的，在多數情況下，安裝是比較簡單的。
作為導向的導軌為淬硬鋼，經精磨后置于安裝平面上。與平面導軌比較，直線導軌橫截面的幾何形狀，比平面導軌復雜，復雜的原因是因?yàn)閷?dǎo)軌上需要加工出溝槽，以利于滑動元件的移動，溝槽的形狀和數量，取決于機床要完成的功能。例如：一個既承受直線作用力，又承受顛覆力矩的導軌系統，與僅承受直線作用力的導軌相比．設計上有很大的不同。
上銀直線導軌的移動元件和固定元件之間不用中間介質，而用滾動鋼球。因?yàn)闈L動鋼球適應于高速運動、摩擦系數小、靈敏度高，滿足運動部件的工作要求，如機床的刀架，拖板等。直線導軌系統的固定元件(導軌)的基本功能如同軸承環，安裝鋼球的支架，形狀為“v”字形。支架包裹著導軌的頂部和兩側面。為了支撐機床的工作部件，一套直線導軌至少有四個支架。用于支撐大型的工作部件，支架的數量可以多于四個。
機床的工作部件移動時，鋼球就在支架溝槽中循環流動，把支架的磨損量分?jǐn)偟礁鱾€(gè)鋼球上，從而延長直線導軌的使用壽命。為了消除支架與導軌之間的間隙，預加負載能提高導軌系統的穩定性，預加負荷的獲得．是在導軌和支架之間安裝超尺寸的鋼球。鋼球直徑公差為±20微米，以0.5微米為增量，將鋼球篩選分類，分別裝到導軌上，預加負載的大小，取決于作用在鋼球上的作用力。如果作用在鋼球上的作用力太大，鋼球經受預加負荷時間過長，導致支架運動阻力增大。這里就有一個平衡作用問題；為了提高系統的靈敏度，減少運動阻力，相應地要減少預加負荷，而為了提高運動精度和精度的保持性，要求有足夠的預加負數，這是矛盾的兩方面。
工作時間過長，鋼球開始磨損，作用在鋼球上的預加負載開始減弱，導致機床工作部件運動精度的降低。如果要保持初始精度，必須更換導軌支架，甚至更換導軌。如果導軌系統已有預加負載作用。系統精度已喪失，的方法是更換滾動元件。
導軌系統的設計，力求固定元件和移動元件之間有最大的接觸面積，這不但能提高系統的承載能力，而且系統能承受間歇切削或重力切削產生的沖擊力，把作用力廣泛擴散，擴大承受力的面積。為了實現這一點，導軌系統的溝槽形狀有多種多樣，具有代表性的有兩種，一種稱為哥待式(尖拱式)，形狀是半圓的延伸，接觸點為頂點；另一種為圓弧形，同樣能起相同的作用。無論哪一種結構形式，目的只有一個，力求更多的滾動鋼球半徑與導軌接觸(固定元件)。
HIWIN直線滑軌系列型號：
HGH15CA HGH20CA HGH25CA HGH30CA HGH35CA HGH45CA HGH55CA HGH65CA
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA

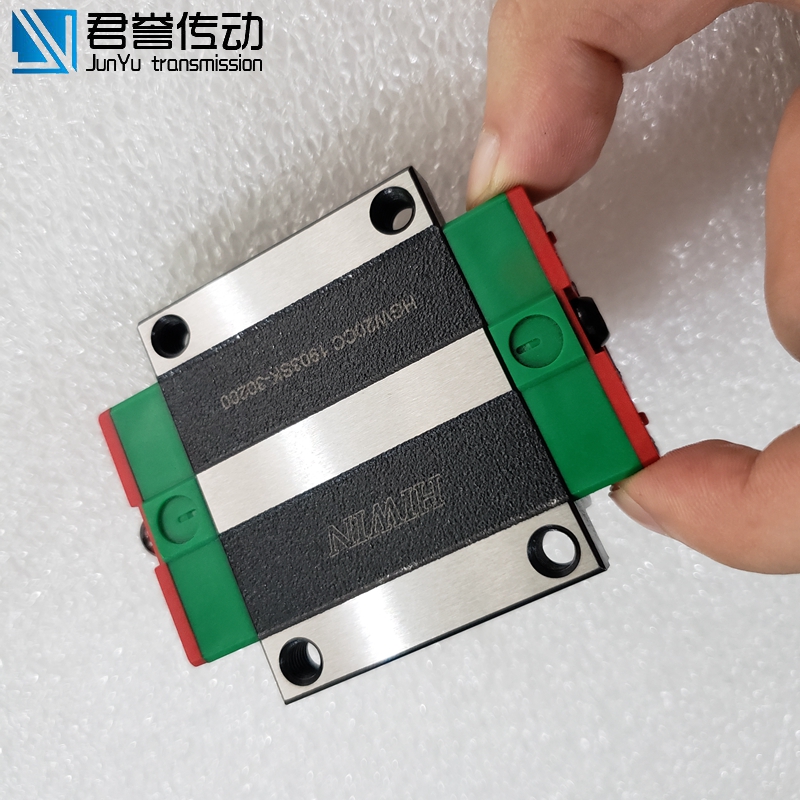

HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
HIWIN直線滑軌微型導軌型號：
MGN7C MGN9C MGN12C MGN15C MGN7H MGN9H MGN12H MGN15H
MGW7C MGW9C MGW12C MGW15C MGW7H MGW9H MGW12H MGW15H
MR5MN MR7MN MR9MN MR12MN MR15MN MR5ML MR7ML MR9ML MR12ML MR15ML
MR5WN MR7WN MR9WN MR12WN MR15WN MR5ML MR7WL MR9WL MR12WL MR15WL
上銀EG系列─低組裝式滾珠線性滑軌
特征：EG系列使用四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。
應用：自動化裝置、高速運輸設備、精密量測儀器、半導體設備、木工機械。

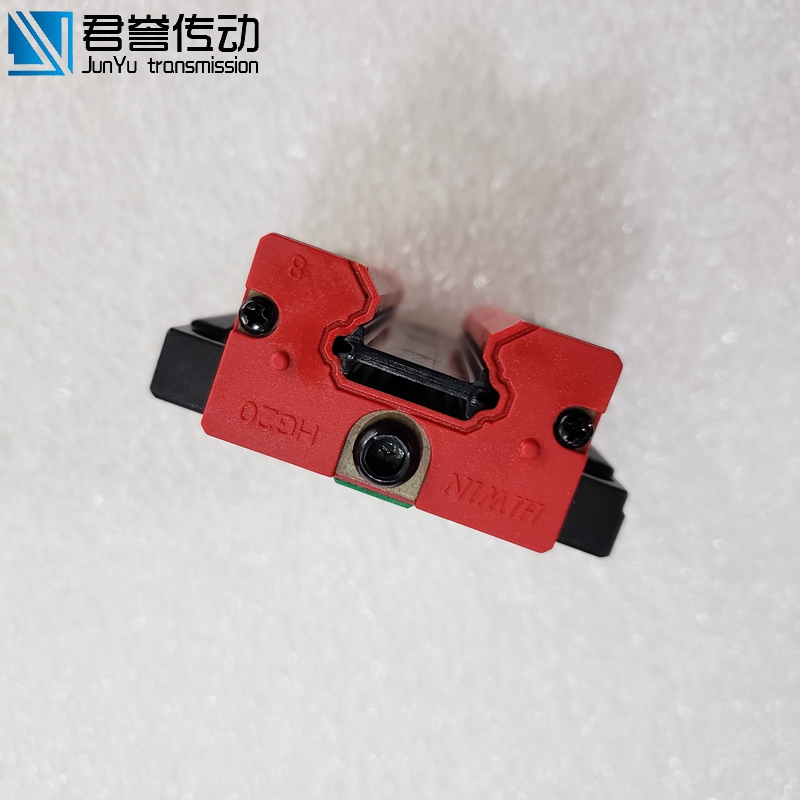

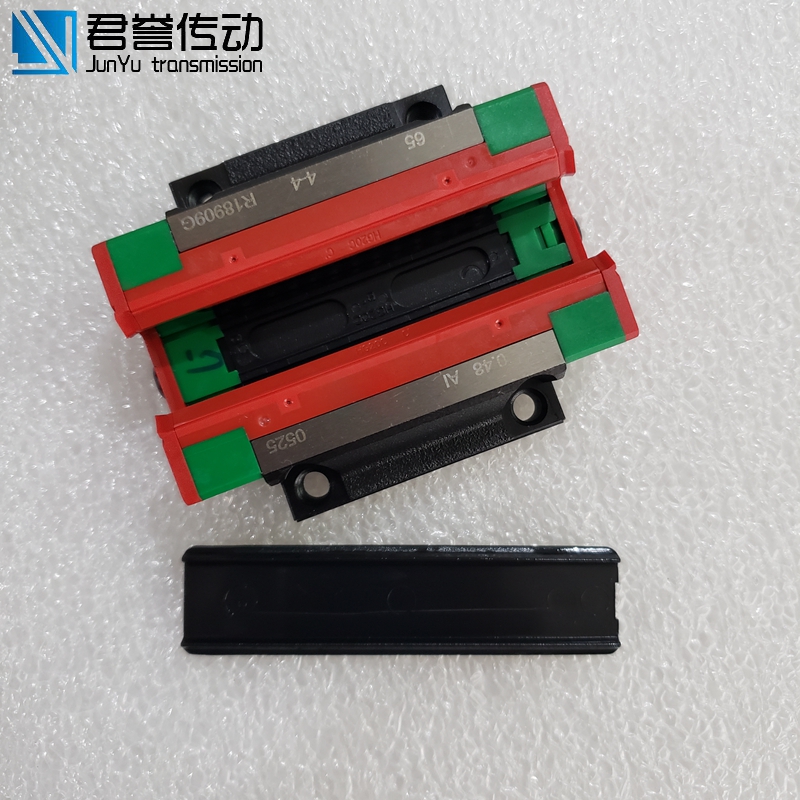

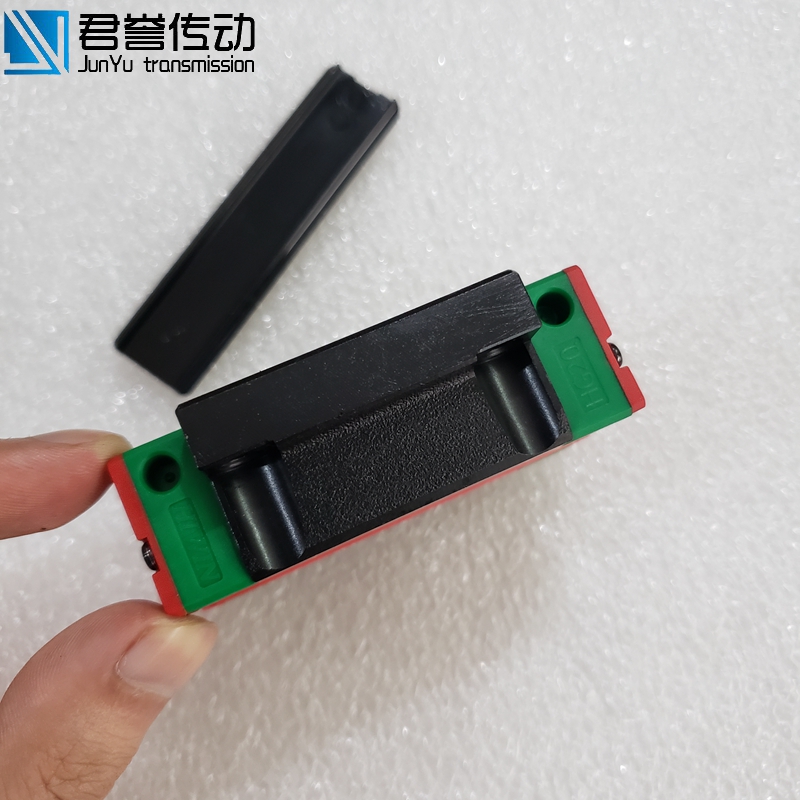

上銀HG系列─滾珠式直線導軌
特征：HG系列線性滑軌，為四列式單圓弧牙型接觸線性滑軌，同時整合最佳化結構設計之重負荷精密線性滑軌，相較于其它之線性滑軌提升了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來工業產品發展的趨勢，HG系列線性滑軌，即為基于此理念開發之產品。
應用：機械加工中心、射出機、工具機、沖床、精密加工機、自動化裝置、重型切削機床、運輸設備、大理石切割機、量測儀器、磨床。
上銀金屬端蓋直線導軌
特征：耐高溫，其耐熱溫度150℃，瞬間溫度200℃
應用：擴散爐、熔接機等半導體制造設備、熱處理設備、真空用途﹝無塑料、橡膠等制品之氣體釋出﹞
上銀MG系列─微小型直線導軌
特征：MGN 體積小、輕量化，特別適合小型化設備使用。滑塊、滑軌材質提供不銹鋼及合金鋼兩種。不銹鋼材質之線性滑軌，包含滑塊、滑軌及其它金屬配件如鋼珠、保持器等，皆使用不銹鋼材質，具備防銹的特性。采用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。 有鋼珠保持器設計，在精度允許下具備互換性。 MGW﹝寬幅﹞加寬滑軌之設計大幅提升力矩負荷能力，可單軸使用。 哥德型四點接觸設計，可承受各種方向之負荷并具有高剛性之特點。滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。 滑軌、滑塊及所有金屬配件均采用不銹鋼材質，具抗腐蝕之特性。
應用：半導體制造設備、印刷電路板IC組裝設備、醫療設備、機器手臂、精密量測儀器、辦公室自動化設備、其它小型直線滑動裝置。
上銀PG系列-精密定位直線導軌
特征：整合線性滑軌及編碼器于一體，大幅增加空間效益。 兼具線性滑軌高剛性及磁性編碼器高精度之優點。內藏式尺身及感應讀頭，不易受外力破壞。 訊號感應屬非接觸性，產品壽命長。 可做長距離之量測 (磁性尺身部份可達30m)。量測特性，不因含油、水、粉塵及切削屑之惡劣工作環境而改變；另對震動、噪音及高溫之環境亦可勝任。 分辨率佳。 安裝容易。
上銀Q1系列─靜音式直線導軌
特征：(1) 低噪音設計利用同步聯結器可使?jié)L珠均勻等間隔的排列，滾珠與滾珠間的相互撞擊金屬聲消失，尖銳的高頻聲音強度有效降低。總和的噪音強度與舊有系列比較在各個速度域有效降低約7.7分貝。 (2) 自潤設計無須添油專利的同步聯結器在中間的間隔部設計有儲油的空間，可供給鋼珠在運行時潤滑之需要，且在經過方向回轉部時，能夠?qū)?rùn)滑油均勻的補充于儲油空間內，繼續均勻潤滑鋼珠，所以補充潤滑油的頻率可有效的減少。經過測試，在出廠前添加高性能的鋰皂基油脂，在0.2倍的動額定負荷下，可持續使用超過2500公里而不產生疲勞破壞。所以在出廠時即添加高性能的潤滑油脂，在一般正常使用下無需進行維護，即可確保其壽命年限。 (3) 提升運動平順度傳統不具同步聯結器之線性滑軌，開始運行時，負荷側的鋼珠會先運動，再推擠方向回轉部與無負荷側內的鋼珠，造成連鎖的來回碰撞，使得摩擦阻力變動起伏劇烈。而采用SynchMotion TM技術的Q1 Type線性滑軌由于具有同步聯結器，將同一循環內的所有鋼珠串聯在一起，所以當滑塊開始運動時，所有鋼珠幾乎同時啟動，且鋼珠間并無來回的碰撞，在保持一定的運動慣性下，摩擦阻力的變動幅度能有效的減少。 (4) 高速設計同步聯結器的間隔部設計可使?jié)L珠與滾珠之間的相互摩擦消失，且HIWIN之專利設計使得滾珠與同步聯結器之間為環形線接觸，可減少兩者間的接觸面積，進而有效降低摩擦阻力，使得SynchMotion TM靜音式線性滑軌具有卓越的高速性能。適用于高速、靜音與低發塵需求的電子產業。
上銀QR系列─靜音式滾柱型直線導軌
特征應用
1.提升運動平順度傳統不具同步聯結器之線性滑軌開始運行時，滾動體會因推擠而造成連鎖的來回碰撞，使得摩擦阻力變動起伏劇烈。而采用SynchMotionTM技術的QR系列線性滑軌由于具有滾柱同步聯結器，除了有效防止?jié)L柱進入負荷區之偏擺現象，所有滾柱被均勻的間隔排列進行循環運動，且滾柱間并無來回的碰撞，在保持一定的運動慣性下，摩擦阻力的變動幅度能有效的減少。
2.低噪音設計利用滾柱同步聯結器可使?jié)L柱均勻等間隔的排列，相鄰滾柱間的撞擊金屬聲消失，尖銳的高頻聲音強度有效降低，總和的聲音強度與舊有系列比較在各個速度域有效降低約3分貝。
3. 四方向高負荷承載能力 QR系列線性滑軌采用DB(45°-45°)接觸系統，能承受上下和左右方向的負荷，讓線性滑軌具有超高負載能力。在相同工作負荷的要求下，QR線軌相較于滾珠型線軌可有較小的體積，即可均勻承受高負載。
4.四方向皆具有超高剛性 QR系列線性滑軌除了藉由搭載專利設計之同步聯結器以提升高速性能之外，并以滾柱型滾動體取代了滾珠，藉由滾柱與滑軌與滑塊的線接觸方式，有效減少滾柱受負載時之彈性變形，不僅能大幅提升線性滑軌的剛性值，更能在高速運行下維持高精度的加工。
應用：適用于高速、寧?kù)o與高剛性需求的產業。滾動直線導軌副的安裝技術研究
直線滾動導軌作為一種功能部件，由于它具有許多獨特的性能，因而在各種機械設備中尤其在機床中得到了廣泛的應用。滾動直線導軌副的安裝種類很多，幾乎能滿足任何結構的需要，滾動直線導軌副在選用時通常為兩根，每根導軌上使用的滑塊為兩塊，導軌裝在機床床身上，而滑塊固定在工作臺上。在兩根導軌中有一根是基準導軌，一根是輔助導軌。對于高速、精密、重載直線滾動導軌副。
